美女被靠视频免费网站不需要会员/国产精品欧美亚洲韩国日本99/果冻传媒天美传媒电影在线/91福利专区 - 久久成人国产精品免费

      pe鋼絲網骨架管，也稱之為肛塞網骨架塑料{聚乙烯}復合管，（一下建成復合管材）是具有自主知識產權的一種專利新型復合管材，這種復合管材采用經過包覆處理的高強度鋼絲對現有的純pe管進行纏繞增強，使管材的公稱壓力很容易達到；5mpa以上（口徑≤Φ200）、2mpa（口徑≤Φ400）而且管材壁厚低于純pe管，這種復合管材，可以使已得到的人們認可的pe管材如虎添翼，必將為社會帶來很好的經濟效益。

產品描述；

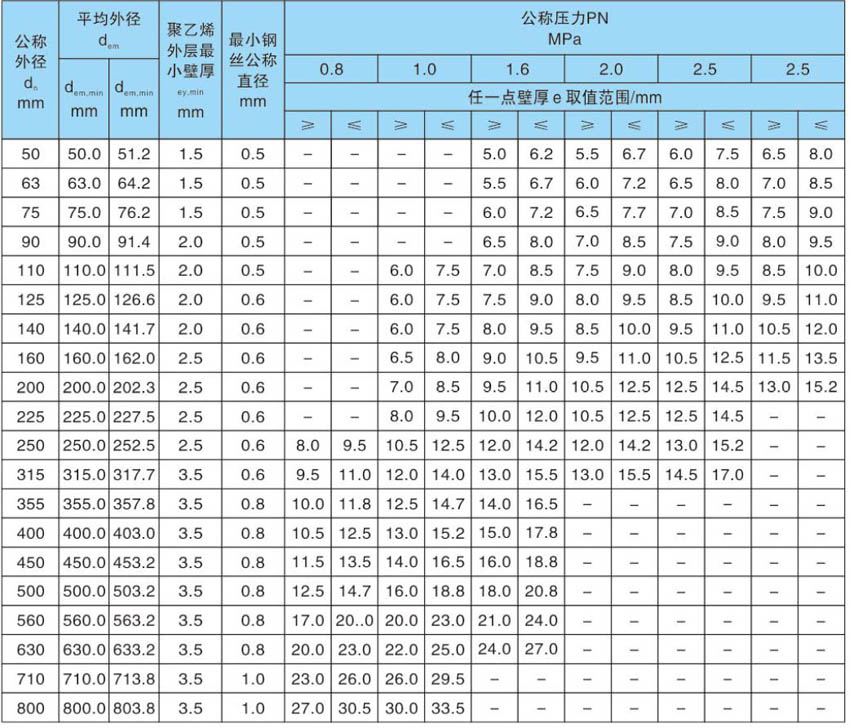

該規格表源自新的國家標準GB/T32439- -2015 (代替原CJ/T189- -2007 )。

　　1、管材長度-一般為6米、12米，也可根據用戶要求及運輸條件商定。

　　2、 同一規格不同壓力等級的復合管，其鋼絲直徑、網格參數不同，但不宜降低壁厚。

　　3、公稱壓力是管材在20C下輸送水介質的最大使用壓力，若介質溫度發生變化。應進行校正，請

　　參見二十四頁《溫度壓力折減系數表》。

　　4、超過2.5Mpa(含2.5Mpa)的管材在配套管件時需要聯系我們另行制作帶骨架的增強電熔管件， 且一般不會有較大量的庫存。

　　5、管材顏色-一般為黑色，也可應客戶要求制作。

　　6、新標準對于薄壁管的定義容易造成-些誤導，盡管相當部分的給水工程實際使用壓力等級不會 超過1.0Mpa,但我們并不支持在小規格管材( De50- -De200)上制造薄壁管材(如標準引用的小規格管材1,0Mpa、1.25Mpa壓力等級的管材)。

　　鋼絲網骨架塑料(HDPE)復合管的三層復合(內外層HDPE,中間層鋼絲及熱熔膠)結構決定了產品本身不適合降低厚度，過低的外壁(外層pe厚度)會導致與管件熔接時出現過焊的現象，令管材熱變形而留下安全隱患。新標準盡管定義了部分基于0.8Mpa、1.0 Mpa、1.25 Mpa的管材產品，但我們通過多方測試及綜合相當部分同行廠家的意見，均認為在薄壁管的選用上應特別慎重。而在De75、De90、Dell0、De160、De200五種管材方面，1.6Mpa壓力等級的產品所對應的壁厚提供了一個安全的熔接條件，低于該標準需要十分的慎重，這一點需要產品使用單位特別的留意，盡管更低壁厚意味著更低的采購成本。

　　另外，首層鋼絲網纏繞時本應使用高頻加熱，使過形熱熔膠的鋼絲與內層PE完全結合。制造過程中由于內壁過薄(僅2mm)加熱會造成內壁心管變形，所以一一些廠家在此環節因有顧忌而不采用加熱步驟，在短期內問題并不明顯，但時間一長，內部鋼絲層與PE之間會自然脫離，此管材的優越性蕩然無存。所以選用時應慎重，建議您在壓力要求不高的環境使用:比如雨水管，電線穿線管方面可以使用。

       適用于市政埋地供水、建筑埋地給水、埋地消防給水、工業污水排放(壓力管)、工業酸堿溶液與粉末或漿體輸送。HDPE塑料復合管材允許輸送介質溫度≤60°C。特殊介質輸送與非常規溫度工作條件,設計使用前請咨詢我司工程技術部。

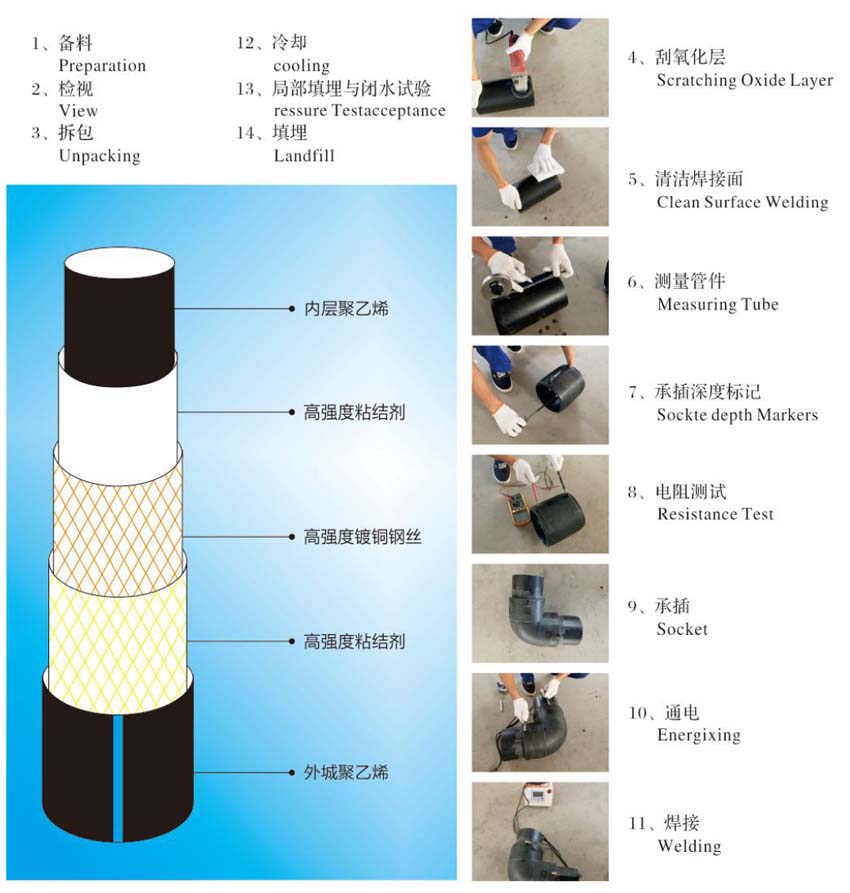

安裝及配件圖解；

產品特點；

鋼絲網骨架塑料(聚乙烯)復合管具有防腐、不結垢、光滑低阻、保溫不結蠟、耐磨、質量輕等塑料管的共同特點，而且其獨特的結構還造就了如下特點:

　　(1)抗蠕變性能好，持久機械強度高

　　由于塑料在常溫及應力作用下會發生蠕變，在較高持久應力作用下會發生脆性斷裂，因此純塑料管材的許用應力及承壓能力很低(- -般在1.0Mpa以內)。而鋼材的機械強度約是熱塑性塑料的10倍左右，且在塑料的使用溫度范圍內十分穩定不發生蠕變。將網狀鋼絲骨架與塑料復合后，鋼絲網骨架可有效地約束塑料的蠕變，使塑料本身的持久強度也大大地提高。因此鋼絲網骨架塑料復合管管材的許用應比塑料管材提高了一倍。

　　(2)耐溫性能好

　　塑料管材的強度在其使用溫度范圍內-一般隨溫度提高而降低，溫度每提高10C其強度約降低10%以上。由于鋼絲網骨架塑料復合管強度約2/3是由鋼絲網狀骨架所承擔，所以其強度隨使用溫度的提高而降低的程度低于任何一-種純塑料管。實驗結果表明每提高10C，鋼絲網骨架塑料復合管強度降低在5%以下。

　　(3)剛性、耐沖性好、尺寸穩定性好，又有適度柔性，剛柔相濟

　　鋼的彈性模量常是高密度聚乙烯彈性模量的200倍左右，由于鋼絲網骨架的加強作用使鋼絲網骨架塑料復合管的剛性、耐沖擊性及尺寸穩定性優于任何--種純塑料管材。同時由于網狀鋼骨架本身又是一種柔性結構，從而使復合管在軸向上也有一定柔性。因此該管材其有鋼、柔結合的特點，在裝卸、運輸、安裝的適應性及運行的可靠性方面均表現優異。地上安裝可節省支座數量，成本低;地下安裝可有效承受由于沉降、滑移車輛等造成的突發性沖擊載荷。小口徑管材可適當彎曲，隨地勢起伏布置或蛇形布置，節省管件。

　　(4)熱膨脹系數小

　　由于塑料管用鋼絲線膨脹系數為10.6- -12.2x10-6 (0/C)，純塑料管材線膨脹系數為170x 10- 6(1/C),鋼絲網骨架塑料復合管在網狀鋼骨架的約束下，復合管材的熱膨脹性大大改善，低于任何一種常片j的塑料管材，通過測試，鋼骨架塑料復合管線膨脹系數為3.54~35.0x 10- -6(1C),僅是普通碳鋼管材3- -3.4倍。實驗結果表明。埋地安裝時-般可不用熱補償裝置，管材采用蜿蜒狀鋪設即可起到吸收(或釋放)的作用，從而使安裝成本降低。

　　(5)不會發生快速開裂

　　純塑料管特別是大口徑純塑料管在低溫時持久環向應力的作用下，易產生由局部缺陷、應力集中造成的快速開裂(瞬間兒百米到千米以上)，因此目前國際上.對管材塑料的抗快速開裂性能提出了很高的要求，而低碳鋼不存在脆性斷裂問題鋼網的存在使塑料的變形及應力均不會達到使其產生快速開裂的臨界點。因此從理論上講鋼絲網骨架塑料復合管不存在快速開裂。

　　(6)鋼、塑兩種材料復合均勻可靠

　　目前市場上的鋼型復合管由于鋼、塑之間的復合面是連續規則的接口，長期使用在交變應力的作用下易脫層，導致連接處泄漏，內部出現瓶頸狀收縮，堵寒而失敗。與其相比鋼絲網骨架塑料復合管是網狀結構通過專]的熱熔膠(改性HDPE)使塑料與鋼絲網緊密結合且渾然一體。兩種材料互相約束力大而均勻，應力集中小。

　　(7)雙面防腐

　　鋼絲網骨架通過專用熱熔膠層復合在塑料之中，管材內外表而其有相同防腐性能耐磨，內壁光滑輸送阻力小，不結垢，不結蠟，節能效果明顯，用于埋地輸送及有腐蝕性環境條件下更加經濟方便。

　　(8)自示蹤性好

　　由于鋼絲骨架的存在，使埋入地下的鋼絲網骨架塑料復合管可以用通常的磁性探測的辦法尋找定位，避免由于其它挖掘工程而造成的破壞。而這種破壞是純塑管及其它非金屬管產生最多的破壞。

　　(9)產品結構性能調整方便靈活

　　可以通過改變鋼絲直徑、網間距、塑料層厚度、塑料和種類來調整產品的結構與性能，以滿足不同的耐壓、耐溫、防腐要求。

　　( 10)專用電熔接頭，品種多樣，安裝十分快捷可靠

　　鋼絲網骨架塑科復合管的連接采用電熱熔連接和法蘭連接兩種方式。電熱熔連接是將復合管插到電熱熔管件中，對預埋在管件內表面的電熱絲通電使其發熱。先使管件內表而熔化而產生熔體，熔體膨脹并充滿管材管件的間隙，直至管材外表而也產生熔體，兩種熔體互相熔融在一-起，冷卻成形后，管材與管件緊密連接為一體。

應用范圍；

       城市建筑給水，飲用水，消防水，含油污水，酸堿鹽制造業，石油，化工，化肥，制藥，紡織，印染，橡膠塑料等行業輸送腐蝕性氣體，液體，固定粉末的工藝管及排放管。工藝用水，回水，供水，消防水。海水淡化工廠，海邊電廠，海港的海水輸送。

責任編輯：金綠建管道商城
版權所有：金綠建管道商城 轉載請注明出處http://m.l9sf.com/
